GCJ-VI型貫穿件試驗水法試驗裝置

GCJ-VI型貫穿件試驗水法試驗裝置簡介：

GCJ-VI型貫穿件試驗水法試驗裝置是參照相關標準和要求設計的一款貫穿件密封測試設備，試驗介質為除鹽水。裝置采用模塊化、分體式設計。由水箱模塊和測量模塊組成，兩模塊功能獨立，可拆分單獨使用。裝置整體耐壓≥20bar.g，進行設備12barg 空氣保壓測試，時間≥1小時，壓力下降≤0.75kPa。

GCJ-VI型貫穿件試驗水法試驗裝置的水箱設計成全密閉式的不銹鋼水箱，防止異物掉入。水箱設計有液位計，實時檢測水箱中水位高度；水箱頂部設計有注水注壓口和超壓保護泄壓閥；水箱底部設計有開關閥和減壓閥，實現出水控制和壓力調節功能。同時方便排掉試驗后剩余的水。水箱外形尺寸：長400mmX200mmX500mm，體積容量為40L，也可根據要求定制外形尺寸和容積。

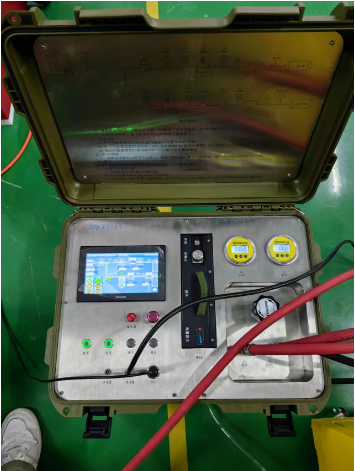

GCJ-VI型貫穿件試驗水法試驗裝置的測量模塊集成在一個便攜式箱體中，包含開關截止閥，流量計等部件，測量模塊管路設計承壓范圍3.0MPa.g。測量模塊采用手提式儀表箱的方式進行設計。可以快速更換，液體進出口接頭均采用快插式接口，便于拆卸做檢定。外形結構與GCJ-V型貫穿件試驗氣法試驗裝置類似。

GCJ-VI型貫穿件試驗水法試驗裝置性能參數：

測量介質：水

設備耐壓壓力：1.6MPa

流量測量范圍：0-300ml/min

流量計測量精度：±2%FS

壓力表測量精度：±0.05%FS

設備快速接口：STAUBLI RBE快速接頭

管閥件品牌：SWAGELOK

外接電源：220VAC/50Hz

內置可充電電池連續不間斷工作時間：≥48h
